AutoCAD2016是一款非常专业的CAD制图软件，那有很多用户表示自己不知道怎么标注粗糙度，下面就通过这篇文章给大家介绍一下，一起往下看吧!
画粗糙度符号：

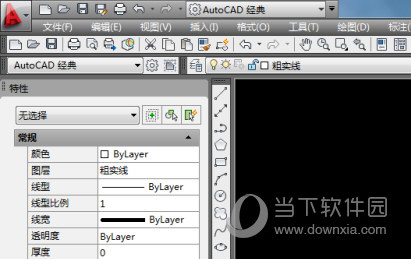

如下图所示，打开AutoCAD软件，新建一个空白的dwg文件。

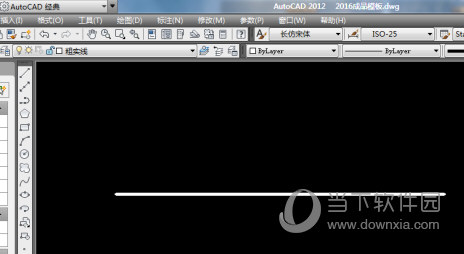

如下图所示，先画一条不知长度的水平直线。

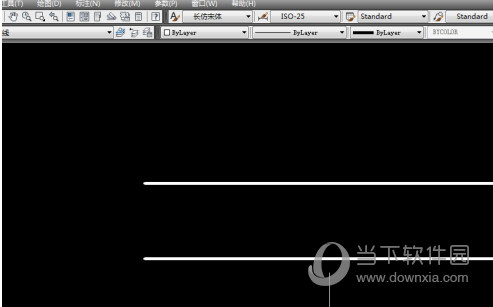

如下图所示，输入O，回车，输入1.4，回车鼠标左键单击直线，在直线上方空白处单击一下鼠标左键，完成偏移操作。

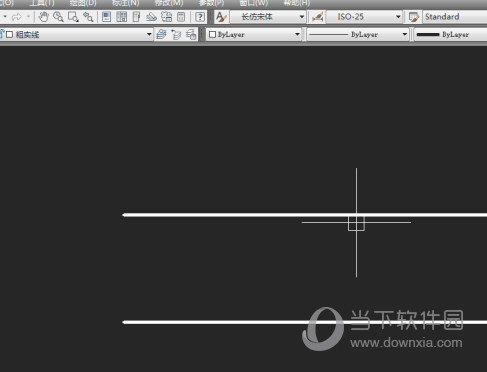

如下图所示，同样的命令，同样的操作，同样的直线，不同的是向上偏移3。

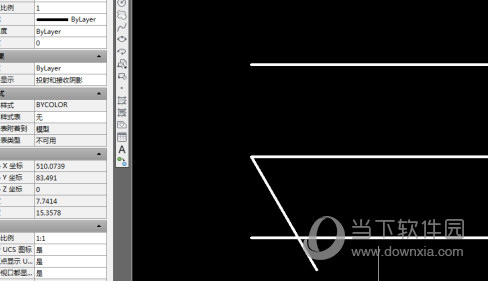

如下图所示，以中间一条直线的左端点为起点，画一条与之成60度角的斜向下直线，长度最好是超过最下边的那条直线。

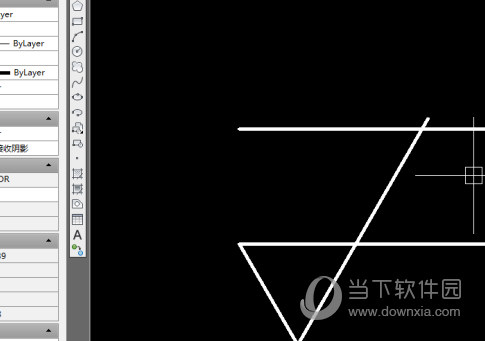

如下图所示，以第一条斜线与最下边直线的交点为起始点，画一条与最下边那条直线成60度角的斜向上的直线，长度最好超过最上边那条直线。按照如下图所示的图样进行修剪。

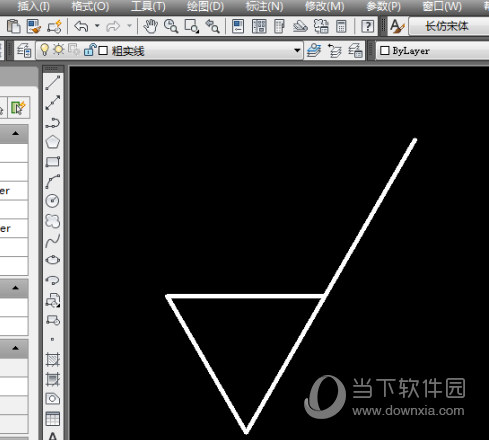

如下图所示，删除最上边和最下边的两条直线。

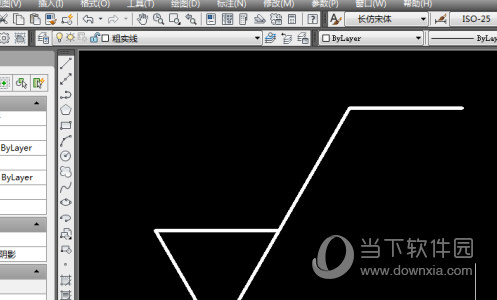

如下图所示，以右边那条斜向上的直线端点为起点，向右画一条直线，长度适可而止。
到此为止，表面粗糙度符号就画好了。
