AutoCAD2017是一款非常专业的制图软件，那有很多用户表示自己不知道怎么通过这款软件画三维图，下面就通过这篇文章给大家介绍一下，一起往下看吧！

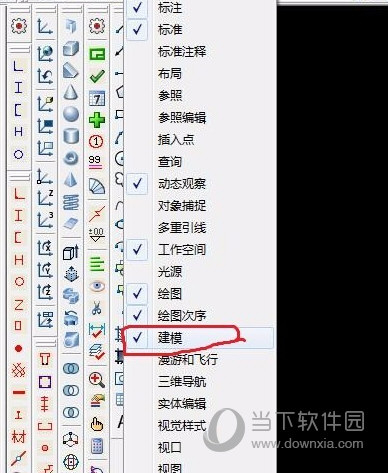

1、鼠标放在工具栏上点击鼠标右键，调出建模工具栏，在前面打勾，就可调出工具栏。

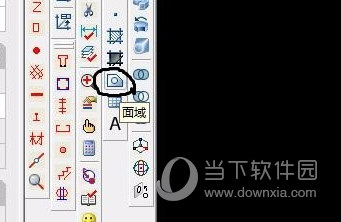

2、做个简单例子，做一个圆柱的三维图。先画圆柱剖面的尺寸，例如圆直径500，然后选择面域，点击图形，回车或鼠标右键确定。

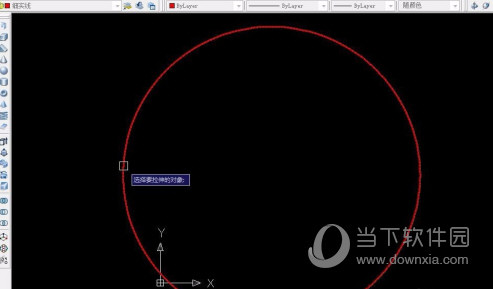

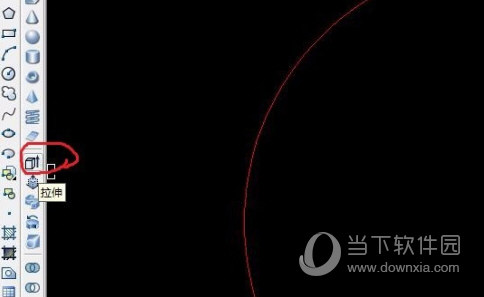

3、选择三维建模工具栏中的拉伸，选中图中的面域，回车或鼠标右键。然后提示你输入拉伸高度。例如，输入500。回车或鼠标右键确认。

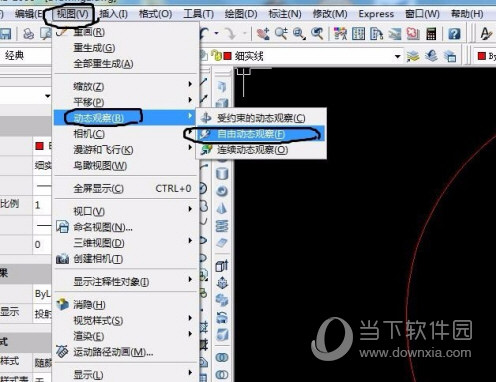

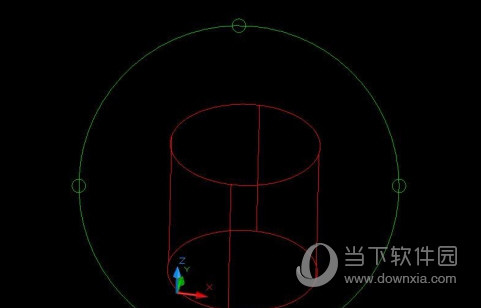

4、选择视图中，动态观察。选受约束的动态观察，然后点击模型，旋转模型。这个时候就能看到，立体图形已经出现。

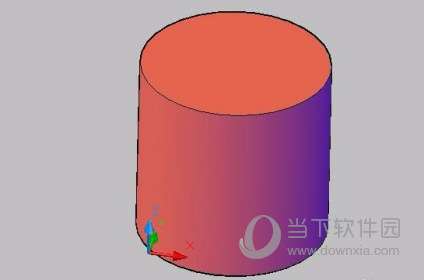

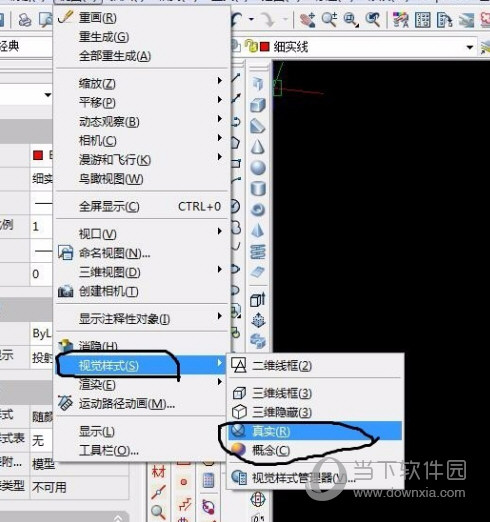

5、选择视图中，视觉样式。选择真实或者概念，对立体模型进行渲染。此时就会看到一个，渲染后的立体模型出现。圆柱建模完成。
好了，以上就是小编为大家带来关于“CAD2017三维制图步详细步骤”的全部内容了，希望能帮助到你。
