AutoCAD2017是一款非常专业的制图软件，那有很多用户表示自己不知道怎么通过这款软件导入图片描图，下面就通过这篇文章给大家介绍一下，一起往下看吧!

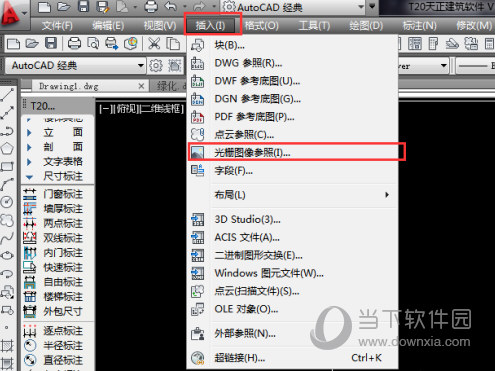

1、打开AutoCAD，在工具栏选择【插入】---【光栅参考图】

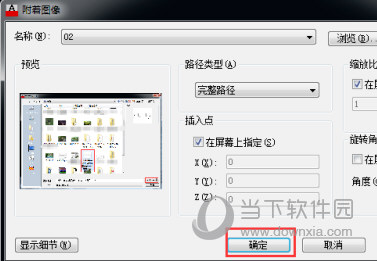

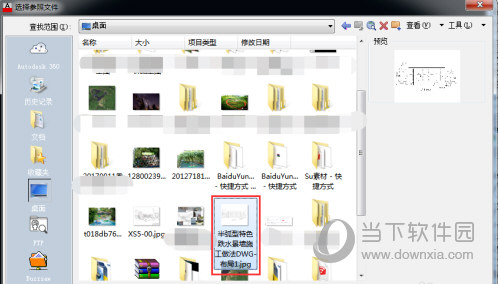

2、选择你要插入的图片，选择【插入类型】---【插入点】--【确定】，把图片插入到CAD。

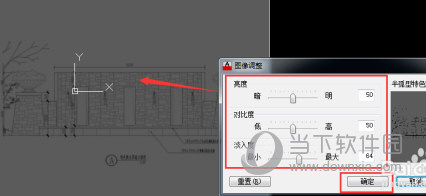

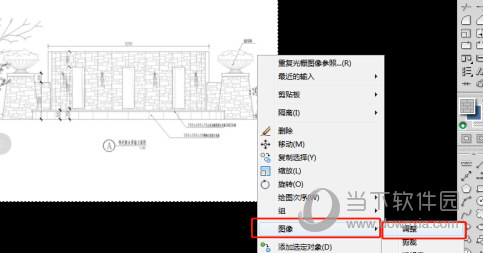

3、选择图片，右击，选择【图像】--【调整】;在弹出的调整对话框中，调整亮度、对比度、淡入度等。使图片的底色调整到合适自己的屏幕亮度，方便制图。
4、如图：对着图片先画一条直线作为参照，把整张图片缩放成实际比例，那么就再画一条实际尺寸的直线，如图：先对着图片画一条直线AB，再画一条直线5250mm的直线CD

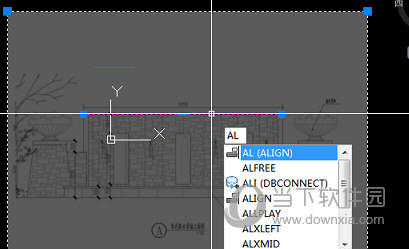

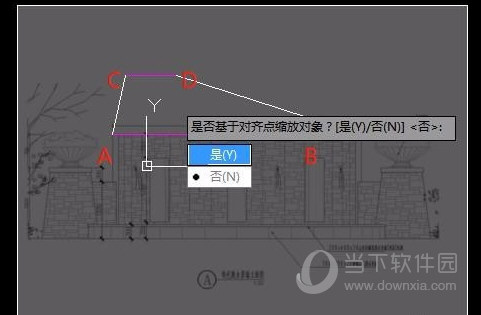

5、选择直线AB和底图，按快捷键AL，指定源点为直线AB前端对着直线CD前端，直线AB后端对着直线CD。基于远点缩放，选择【是】。

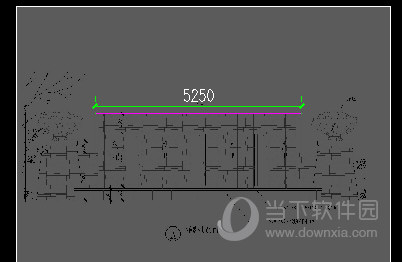

6、这样，就得到与图片实际尺寸一致的直线，然后就可以对着制图。对着图片进行规范化作图。如图所示。
7、一定要找到参照已知尺寸的线条进行缩放。
好了，以上就是小编为大家带来关于“2017CAD怎么导入图片描图”的全部内容了，希望能帮助到你。
