AutoCAD2016是一款非常专业的制图软件，那有很多用户表示自己不知道怎么通过这款软件设置图形界限，下面就通过这篇文章给大家介绍一下，一起往下看吧!

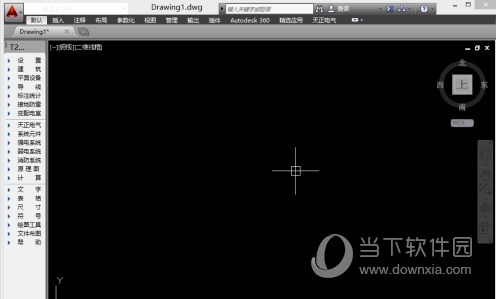

1、首先打开autocad，如下图：

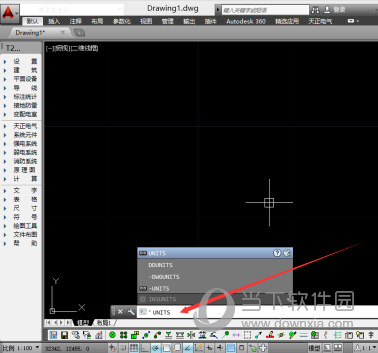

2、要设置图形界限，就要知道设置界限的本义，比如将来出图的时候，要使用A2或A0的图幅，那么就需要知道A2图纸的尺寸(420mmX594mm)，A0的为(841mmX1189mm)，本例以A2为例进行设计，首先设置单位，在命令栏输入units，如下图：

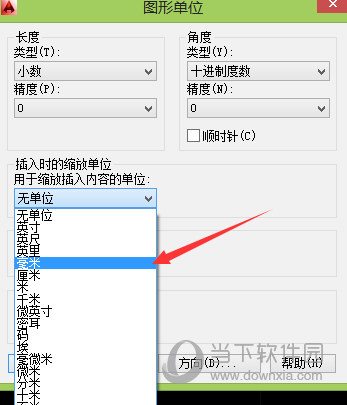

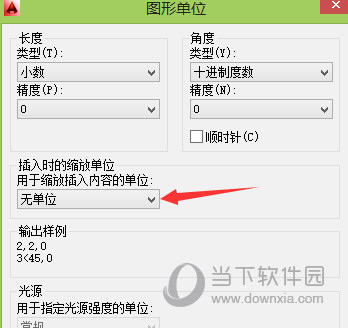

3、在弹出的对话框中将单位改为毫米，如下图：

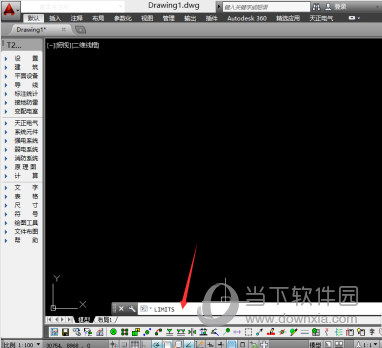

4、在命令栏输入limits，如下图：

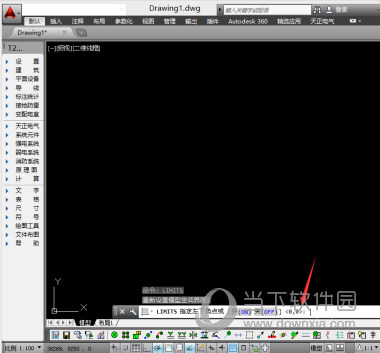

5、输入要设置界限区域的左下角位置，可默认为X轴和Y轴均为0，如下图：

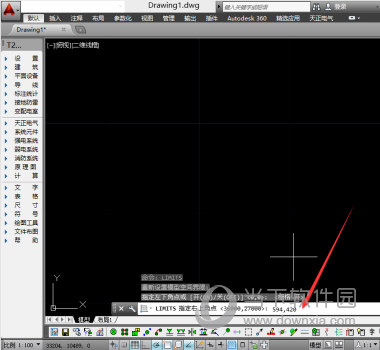

6、右上角的X轴为594，Y轴为420，也就是横向A2图纸的界限，如下图：

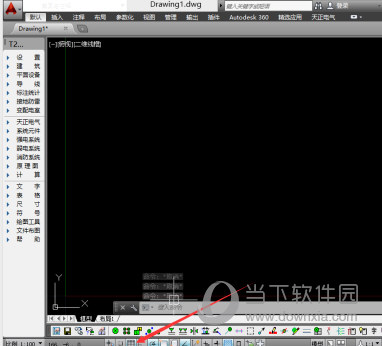

7、图纸已经设置好界限了，但是看不出来，这时可以将栅格打开，如下图：

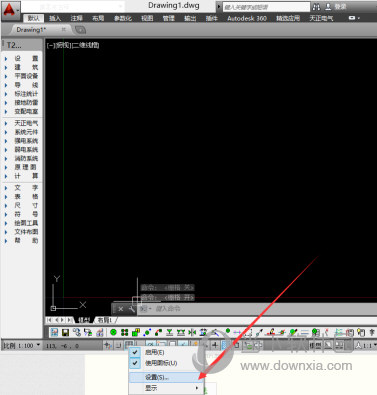

8、右击状态栏的栅格图标，选择其中的【设置】按钮，如下图：

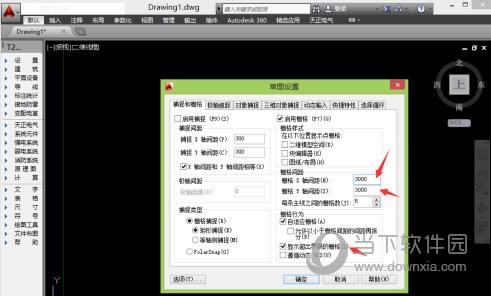

9、对其中的栅格间距进行设置，默认距离为3000，肯定是超出界限的范围了，同时要将【显示超出界限的栅格】按钮取消，如下图：

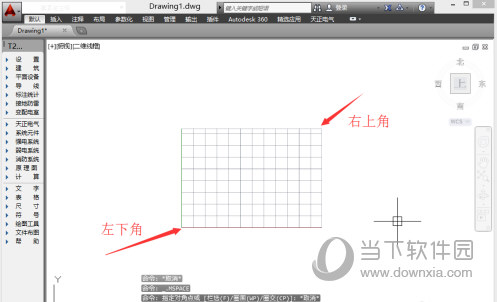

10、下面显示的栅格即为图纸的界限范围，如下图：
好了，以上就是小编为大家带来关于“CAD2016绘图边界怎么设置”这个问题的全部内容介绍了，相信通过这款文章介绍，你应该与有一个全新的认识，希望能帮助到你们。
