AutoCAD2016是一款非常专业的制图软件，那有很多用户表示自己不知道怎么通过这款软件画中心线，下面就通过这篇文章给大家介绍一下，一起往下看吧!

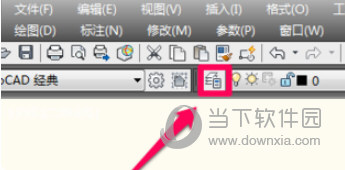

1、CAD 中心线一般是虚线， 绘图方法很简单， 我们首先设置线的类型。首先打开CAD, 然后单击 “计数为图层属性管理器”。

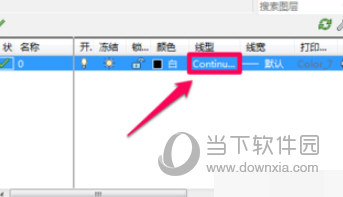

2、单击CAD的图层属性管理器中的线型进行设置。

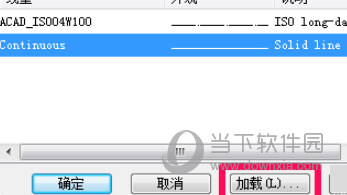

3、在选择线型中点击加载选项。

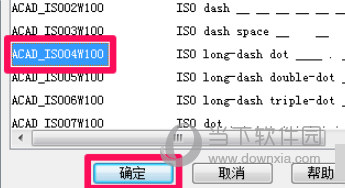

4、选择合适的中心线然后确定。

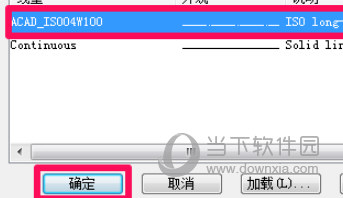

5、在选择“线型”中单击以选择刚刚加载的虚线，然后单击“确定”。

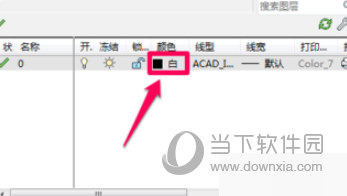

6、在图层中点击要设置的颜色，选择红色后确定。
7、此时用线条工具绘制中心线，但有时你会惊讶地发现， 绘制的线条没有虚线，事实上，这是因为线性比例因子太小。

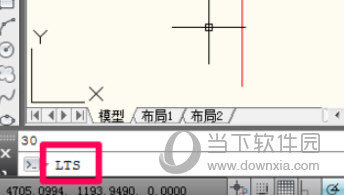

8、输入“lts”然后按回车键确定。

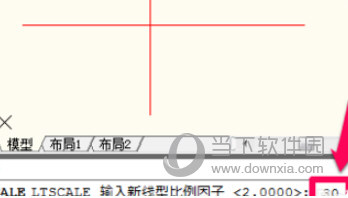

9、这里输入线型比例因子为30，按回车确定(如果不合适可以重新设置)。
10、此时cad中心线就已经画好了
好了，以上就是小编为大家带来关于“CAD2016如何绘制中心线”的全部内容了，希望能帮助到你。
