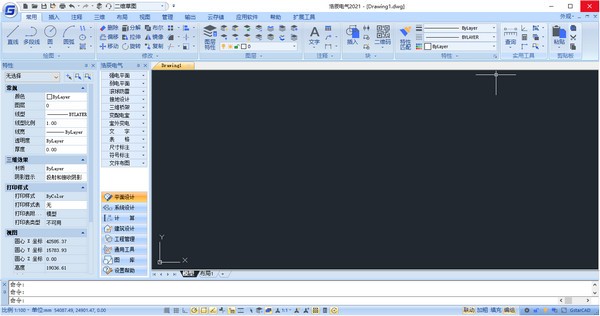

浩辰CAD电气是一款支持浩辰CAD和Aotu CAD的电气设计软件，它能完美利用它们的新功能还完善自己的各项设计，尤其是新的用户界面可让广大用户更好的上手。

软件特色

　　1.智能联动的照明及弱电设计，图纸绘制一气呵

　　2.成开放定制、灵活便捷的图层工具，

　　3.智能识别墙线等建筑部件二、三维同步生成，

　　4.桥架、电缆沟及构件自动匹配专业化及强大的计算工具，

　　5.紧随规范及国标实时更新灵活开放

功能介绍

　　1、强电和弱电平面

　　十余种设备布置方式，导线自动追踪设备移动并智能连线，无需赋值直接标注，自动生成设备材料表，减少重复劳动。

　　2、设备图库

　　外部图块智能识别，无需入库即可进行调整;只需将图块拷入一个目录，即可实现批量入库;更新图库一键操作；

　　3、三维桥架

　　二三维同步绘制桥架、电缆沟、配电柜。实现配电柜与电缆沟一体设计，双排布置，并可以自动生成剖面图。

　　4、接地设计

　　接地线线型自由选择，可随意绘制主接地网，也可根据建筑物外轮廓自动生成接地网。

　　5、滚球防雷

　　快速布置避雷针、直观显示保护范围。自动标注BX值，自动生成防护范围表和Word格式计算书，生成三维图形动态观察。

　　6、新版照度计算

　　快速拾取多层建筑图，读取每个房间的面积和高度，批量修改赋值灯具和光源参数。一键计算，快速生成计算书，生成布置效果图。

　　7、强电系统

　　提供多种回路方案，可快速绘制动力及照明系统图、干线系统图、配电箱展开图。自动生成动力及照明系统图。

　　8、系统设置

　　强电平面、弱电平面、强电系统设置均集成到一个界面中，优化结构，方便设置。根据桥架用途，自定义桥架图层颜色、线型。

　　9、建筑设计

　　浩辰CAD电气 2021配备基础建筑设计功能，可以实现轴网柱子、墙体、门窗、房间屋顶、楼梯的绘制，实现三维建模。

使用帮助

　　1、首先，在绘制原理图之前，我们需要对即将绘制的原理图的形式进行定义。我们依次点击控制原理图―原理图绘制，然后在弹出的对话框中对原理图进行设置其中，“行布置”和“列布置”两个选项表示原理图横向或纵向布置。“符号个数”指回路中最多设备的个数，在绘制时，程序根据此个数自动设定绘制的回路长度。而“回路参数”是让我们来控制回路的绘制的，下面，我们以回路长度为“D3”的回路向大家具体讲解一下其中，“D1”代表“横向间距”，对于竖式绘制的原理图表示回路间距;“D2”代表纵向间距，表示元件间的最小间距;“设备比例”则用来调整符号绘制的大小，此参数影响所有设备插入的状态。

　　2.绘制原理图软件提供的绘制功能可以自动按照设置的参数，准确选点绘制符号和回路，不需要打开捕捉。下面，我们点取绘制命令，命令行会提示：*原理图绘制*=Ylthz图中已有原理图,是否继续绘制?:请选择要继续绘制的原理图:请输入窗口第一点<回车结束>:请输入窗口第二点：请选择要绘制的符号<回车结束>:如果在图上已经绘制了原理图，用户想继续绘制或编辑修改该原理图，则可以框选该原理图(可以只选部分)。如果用户想开始画另外的原理图，可以键入N，重新选择绘制点。绘制开始时，在图面上会显示红色绘图提示框，表示从此处开始绘制，我们此时也可以任意点取位置，红色提示框可以跟随移动，作为绘图开始点。具体绘制时，我们可以先点击对话框下面的电源线按钮，绘制两根电源线。然后改变绘图起始点，点击短连线按钮绘制回路，此时可以一边绘制连线，一边点击符号在目前绘图起始点绘制符号。其中，点击长连线可以一次绘制整个回路，点击横线可以在目前绘图提示框的上部绘制回路连线
