TR天正给排水软件是一款全新的三维BIM辅助设计软件。这款软件包含给排水系统、消防水系统两个大模块，以符合工程实际与规范要求为基础，同时给予设计师较高自由度的操作空间，将专业化和BIM软件智能化有效结合，大幅度降低设计人员采用BIM平台进行设计的难度，显著提升设计效率，体现了专业设计与快速建模相结合的设计理念。

功能介绍

　　(一)绘制管线选项板

　　提供多种方式进行绘制管线

　　(二)连接选项板

　　提供多种管道连接方式进行快速连接

　　(三)布置选项板

　　包含布置消火栓、布置喷头、布置水箱等设备的布置功能

　　(四)编辑选项板

　　包含管道编辑、重管检查、水管刷等功能，对已绘制实体进行编辑修改

　　(五)标注选项板

　　提供多种标注样式进行快速标注

　　(六)材料统计选项板

　　对管道长度、管件、设备等进行数量、个数等信息的统计并形成表格

　　(七)计算工具选项板

　　提供给排水专业各种符合规范的专业计算，包括消防、喷淋、给水、排水计算等

　　(八)协同开洞选项板

　　用于与设备专业之间协同对墙体、楼板进行开洞及标注、示意等功能

　　(九)通用工具选项板

　　包含视图创建、插入图框、楼层复制等通用功能

　　(十)天正工具选项板

　　提供【导入天正】和【导出天正】命令，用于和基于AutoCAD平台开发的T20天正建筑软件进行图纸转换

软件特色

　　(一)给排水系统设计

　　天正给排水设计模块按照专业的设计流程分为设置、绘制管线、布置、连接、编辑、标注、计算工具、材料统计等子功能模块。

　　1.系统设置：

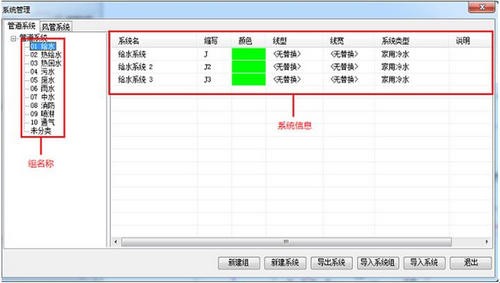

　　综合水管、风管的所有系统分类及系统类型，支持系统类型的增加、删除，支持管线颜色、线型、线宽的统一修改。所有改动均适用于后续管线绘制、编辑等操作。

　　2.专业水管布置工具：

　　软件提供专业化水管设计功能，立管设计、平行管道布置、沿墙布管等专业工具，降低使用难度，提高设计效率。

　　3.快速管连洁具：

　　软件提供基本卫生洁具族库，可快速进行洁具布置;软件提供管连洁具功能，只需绘制干管，软件自动将所框选洁具中所有与之管道类型相同的接口进行连接，并根据用户设置添加附件。可根据实际情况控制连接样式、考虑明装、暗装形式。

　　4.【立管细显】功能：

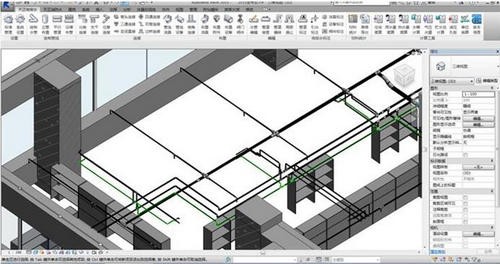

　　针对立管出图打印，一键指定立管细显显示。出图时，立管的线宽往往要求比水平管要细，这样才能保证打印出来清晰。粗线立管打印效果模糊不清，如图：

　　5.【重管检查】功能：

　　快速检查模型中的重合管道并可以进行视图缩放和删除。

　　在表中选中，模型中实时显示

　　6.丰富设备布置功能：

　　软件提供布置洁具、布置设备、布置水箱、布置水泵、布置附件、阀门仪表等给排水设计基本族库;同时对应详细“族”的数据信息;族库支持扩展;可满足室内给排水设计基本需求。所有设备都能与管线只能连接，并支持材料统计。收录了标准图集12S101《矩形给水箱》水箱数据，可浏览全部数据或单独类型的数据。

　　(二)天正消防水设计

　　1.消火栓设计：

　　据消火栓接口系统类型，将接口连接到与之最近的相同系统类型的消防管道上。

　　2.喷淋设计：

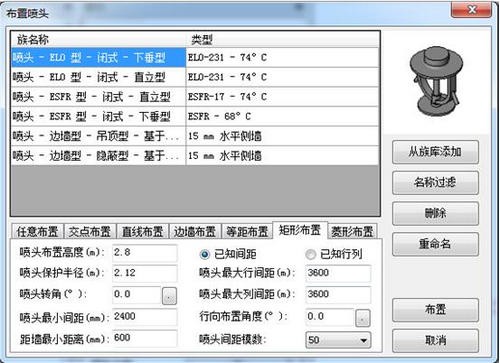

　　支持项目中喷头族的检索、布置工具。提供多种喷头布置方式，随用户设置参数快速完成喷头布置。并根据所选管道系统类型，相同类型接口的喷头与之相连。

　　【喷淋管径】可根据连接喷头的数量，自动调整自喷系统中各管道的管径规格。支持侧喷头形式及沿边墙自动布置。

　　3.【喷头尺寸】功能：快速标注喷头尺寸

　　4.新增【显隐对象】功能：

　　隐藏喷淋系统中与喷头连接的立管。功能现阶段支持隐藏与喷头连接的短立管，保证显示符合国标.

　　5.材料统计：

　　【明细表】对图面风管、水管、设备、阀门等内容进行统计，生成revit明细表，可对输出内容进行选择。

　　【材料统计】对图面风管、水管、设备、阀门等内容进行统计，直接输出excel表格，可对输出内容进行选择。

　　(三)专业计算功能

　　软件依据国内计算规范及提供专业给排水计算工具;计算界面与方式与ACAD平台天正给排水产品保持一致，计算快捷准确。提供多个系统水力计算，可调整管网最优管径，并提供水容器计算工具，辅助选定设计参数。部分计算结果可输WORD出计算书，并在Revit中生成计算结果表。

　　(四)其他工具

　　【导入天正】【导出天正】用于打开在Autocad平台上的T20系列天正软件绘制的图纸存成的tgl格式文件。
