天正结构软件用于结构施工图绘制与设计，支持最新的AutoCAD图形平台。目前基于天正结构对象的结构信息模型已经成为天正系列软件的核心。天正结构软件是天正研发人员通过参考大量用户意见，编写的全新版本;梁、柱、墙等构件都是自定义实体，与建筑、水、暖、电专业协同一体化，天正结构T2.0v7.0版支持32位AutoCAD2010-2016以及64位AutoCAD2010-2021平台，是一款运行稳定、执行效率高、功能强大的结构绘图软件。

运行环境

　　操作系统： Windows 7 32/64位、Windows10  64位

　　CAD平台：32位AutoCAD2010~2016、208-2019   64位AutoCAD2010~2020图形平台

软件特色

　　支持用户定制

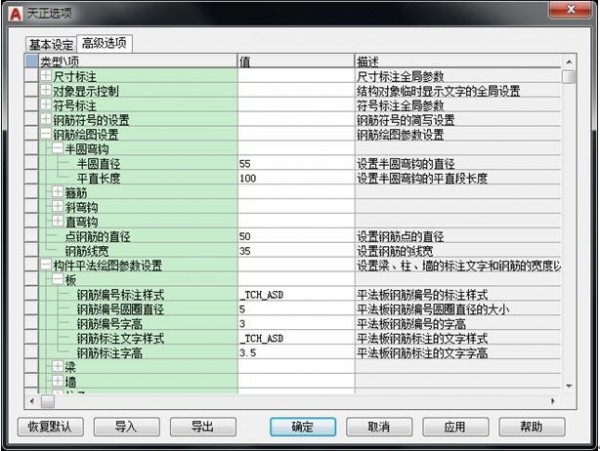

　　通过【自定义】和【天正选项】可以进行软件界面形式及操作命令方面、结构设计参数方面的定制设置。此设置可以导出成xml文件，供贵单位其他用户导入，实现参数配置的共享，也可通过“恢复默认”恢复程序最初设置值。

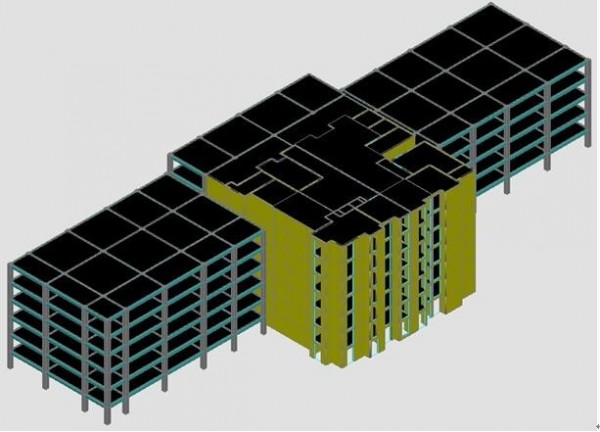

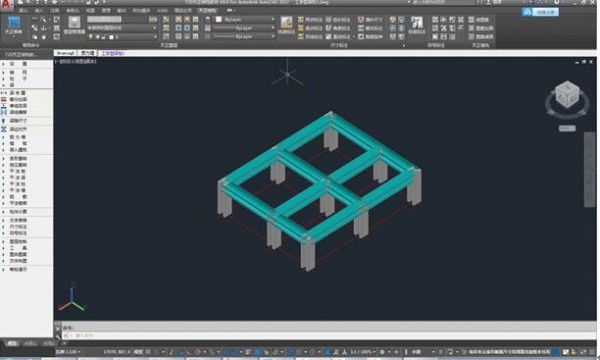

　　结构建模设计

　　*提供梁模块主要是用于绘制与编辑梁构件;

　　*提供柱子模块主要是绘制与编辑柱子构件;

　　*提供剪力墙模块主要是绘制与编辑剪力墙构件;

　　*提供楼板模块主要是布置与编辑楼板，布置与编辑悬挑板，布置板洞;

　　*导入建筑模块，将天正建筑的图纸导入做成天正结构的条件图;

　　*导入盈建科结构软件绘制结果绘图;

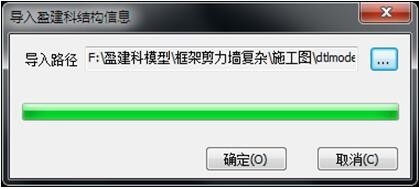

　　导入盈建科模型实例

功能介绍

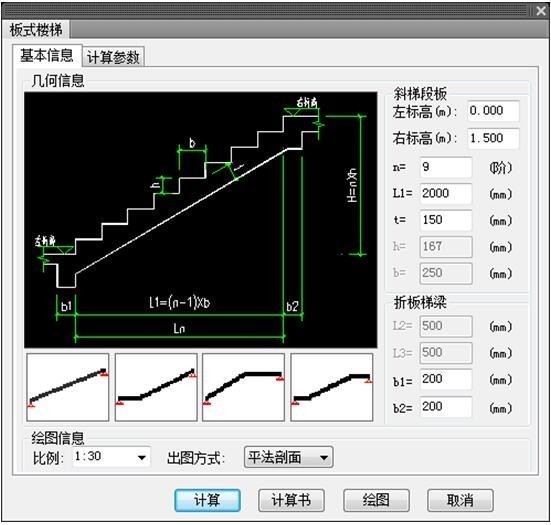

　　提供了整体楼梯的计算、板式楼梯计算、梁式楼梯计算，出计算书，绘图。

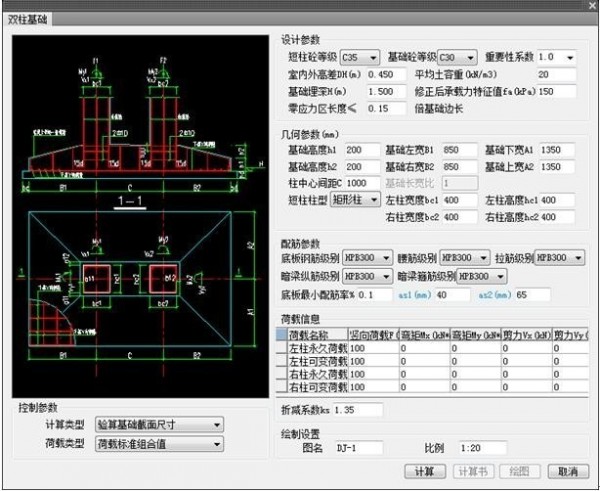

　　提供了条形基础和独立基础的计算、出计算书、绘图

　　按照新版图集，采用徒手绘制钢筋的：包括梁平法、柱平法、墙平法等平法绘制。

　　提供结构施工图中常用符号的绘制、文字表格、尺寸标注与编辑、实体编组操作、图层操作等功能，方便了用户对施工图的再编辑。

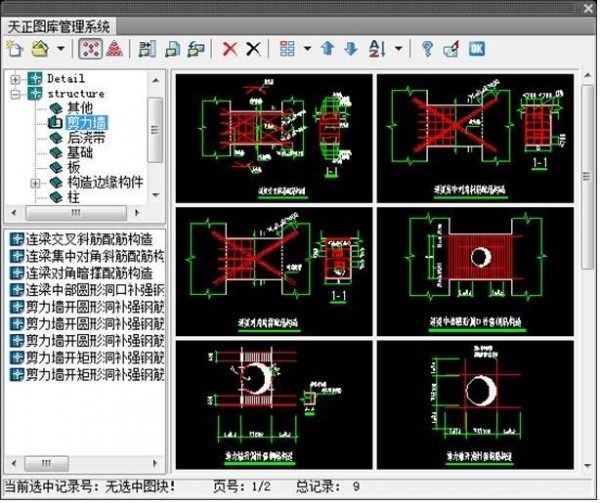

　　提供了一个完善的图库管理系统和一些系统图库。其中系统图库里面的模块都来自于实际的工程实例或者是图集，用户只需稍加调整即可直接引用。同时也允许用户根据自己的需要自行添加、更新和修改图库内容。

更新日志

　　T20天正结构软件 V7.0的新特性

　　提供了一个完善的图库管理系统和一些系统图库。其中系统图库里面的模块都来自于实际的工程实例或者是图集，用户只需稍加调整即可直接引用。同时也允许用户根据自己的需要自行添加、更新和修改图库内容。

　　软件新功能及改进：

　　*新增【单轴绘制】：提供绘制单根轴线的功能，支持直轴线和弧轴线的绘制。

　　*新增【剖切索引】：本命令为图中另有详图的某一部分剖切标注索引号，指出表示这些部分的详图在哪张图上，剖切索引的对象编辑提供了多个剖切位置线的功能，为符合制图规范的图例画法。

　　*新增【指向索引】：本命令为图中另有详图的某一部分指向标注索引号，指出表示这些部分的详图在哪张图上，指向索引的对象编辑提供了增加索引号的功能。

　　*新增【文字加框】：提供本图中已有文字加设外部边框，可加设的边框形式有方框、圆框、倒角矩形框三种形式。

　　*新增【文字互换】：提供两个文字内容互换的功能。

　　*新增【调字基点】：提供不改变文字位置的前提下修改天正单行和多行文字的插入点。

　　*新增【平行标注】：命令用于平面平行轴线以及其他平行对象之间的间距尺寸标注。 本命令可以识别外部参照或块参照中的天正及CAD对象，受高级选项中的参照设置控制。

　　*新增【长度统计】：支持天正线形对象包括直线、多段线、圆弧、圆、椭圆弧、椭圆、样条曲线，多个对象的长度可以合并统计和分别统计，可标注在图上给定位置。

　　*改进【两点标注】：新增对话框设置标注对象。

　　*改进【加粗曲线】：新增对话框;加粗曲线方向。 *改进【轴号隐现】：新增对话框。

　　*改进【引出标注】：箭头样式新增了短斜线。 *新增【逐点标注】的对话框，然后增加水平标注方式和垂直标注。
