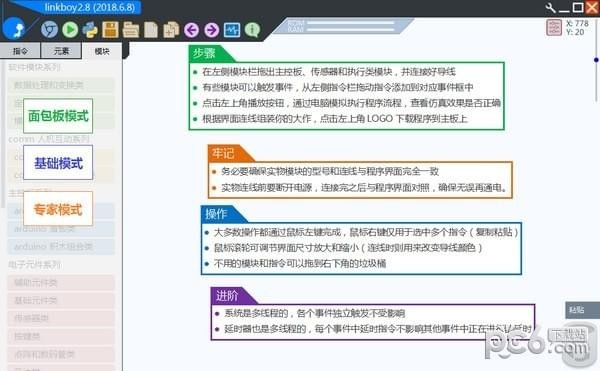

linkboy是一款开源免费的图形化编程仿真平台，通过鼠标交互拖拽快速搭建编程逻辑，拥有所见即所得的可视化界面，独一无二的模拟仿真功能，是开源免费的创客教育神器，适用于中小学开展创客教育!

　　软件特色

　　所见即所得的连接界面

　　确保您的实物模块连接和软件界面连线一致, 基于您的界面模块连接, 软件为您打包好全部底层资源

　　面向对象/事件触发编程

　　基于传感器事件触发的编程方式, 选择合适的指令去控制电子模块, 构建逻辑流程实现作品功能

　　独一无二的模拟仿真功能

　　无需下载至硬件, 可直接在软件界面上模拟运行用户的程序流程, 界面仿真直观易懂

　　使用方法

　　我们首先学习了解linkboy编程软件的使用方式。我们先做一个闪灯程序体验一下。程序效果是arduino主板控制一个LED灯，通过程序逻辑控制LED灯点亮、熄灭，反复不停，实现闪烁效果。

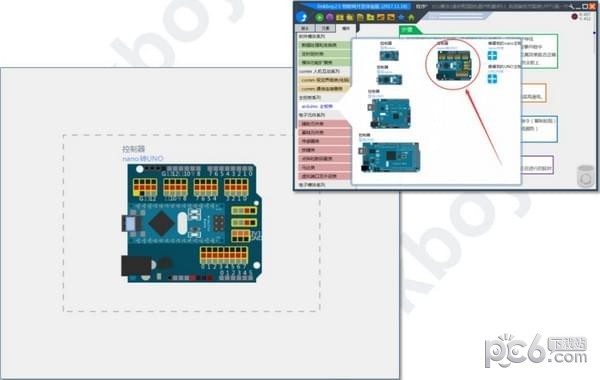

　　运行linkboy软件，点击naono-UNO转接板添加到界面

　　寻找指示灯模块

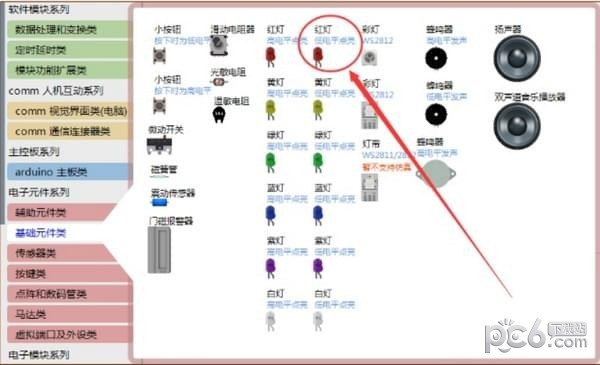

　　指示灯模块在电子元件系列里边的基础元件类，共有红黄绿蓝紫和白等6种颜色的指示灯，选择一个指定颜色的灯，鼠标左键点击可以添加到编程界面中

　　鼠标左键点击指示灯模块可以添加到编程界面

　　寻找限流电阻

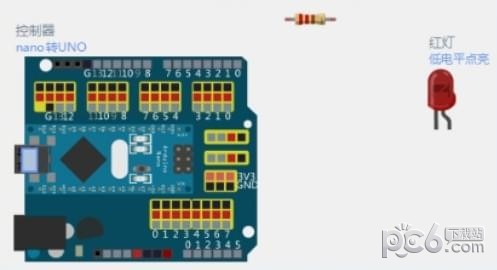

　　LED指示灯不能直接连接到主板上，需要通过一个限流电阻降低电流。限流电阻在电子元件系列里边的辅助元件类，共有限流电阻和分压电阻两种。鼠标左键点击可以添加到编程界面中

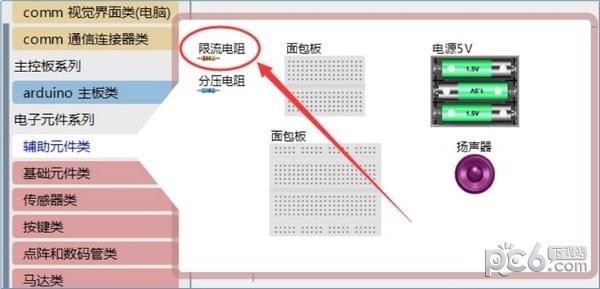

　　鼠标左键点击限流电阻可以添加到编程界面

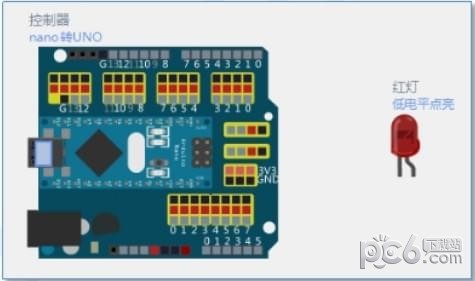

　　指示灯模块连线

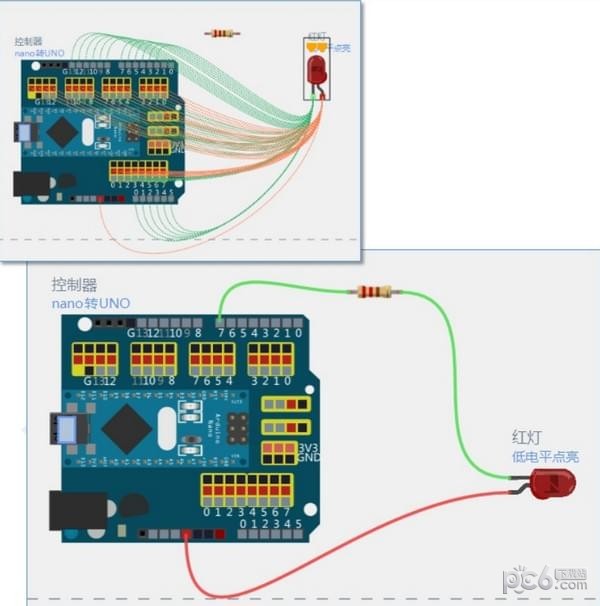

　　指示灯模块拖进来后我们需要把它和主控板连接起来。鼠标放到指示灯模块的端口上，界面会给出提示线条，根据提示线条任意连接即可。

　　寻找延时器模块

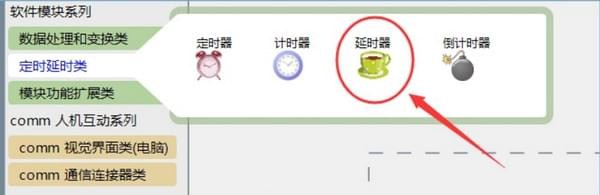

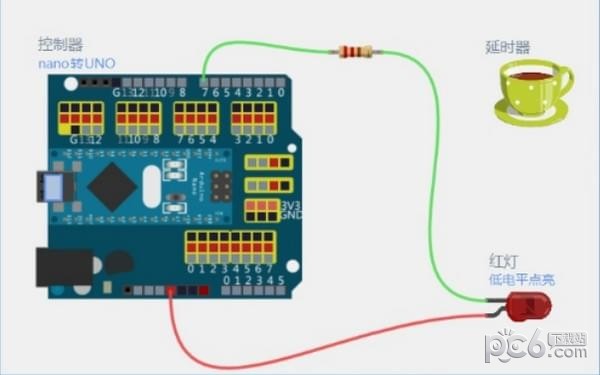

　　我们已经把指示灯模块拖进来并连接好，那么要做一个每秒钟闪烁一次的闪烁灯，我们还需要时间相关的模块。这个时间模块就是延时器，它在软件模块系列里边的定时延时类。鼠标左键点击可以添加到编程界面中

　　鼠标左键点击延时器模块可以添加到编程界面

　　添加事件框

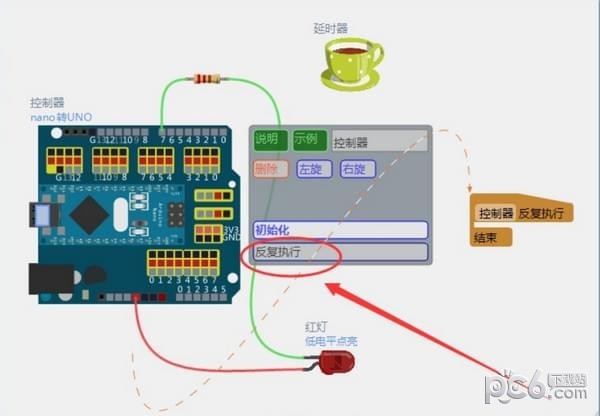

　　我们所需的模块已经全部添加完成，那么接下来就可以开始添加事件框了，只需鼠标点击模块，在弹出的右侧窗口中，选择“初始化”或者“反复执行”。当对应的事件发生时，系统就会执行事件框里边的程序指令。

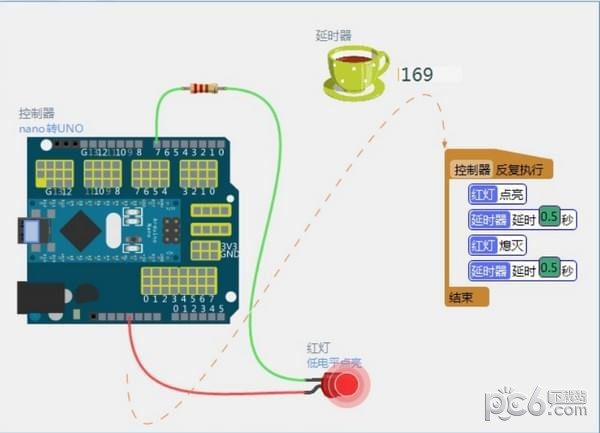

　　编辑程序逻辑

　　添加完事件框之后，那么接下来就可以开始添加和编辑指令了。添加指令有三种方法：

　　?通过点击左侧“指令”栏的“模块类功能指令”

　　?点击已存在指令左侧的小箭头会复制出一条相同的指令

　　?通过鼠标右键选中多个指令后，点击软件右侧“备份”按钮可以复制选中的指令

　　程序下载验证

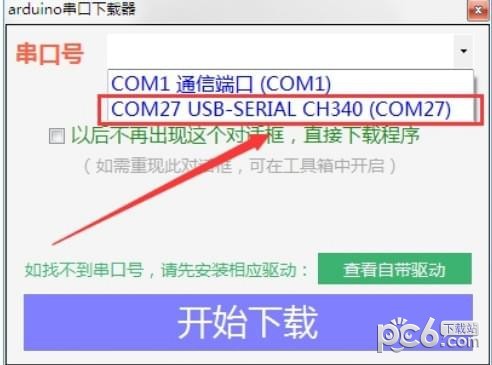

　　当我们编辑好程序之后，就可以开始硬件搭建了。按照软件里的连线，连接好硬件模块，然后点击软件左上角的LOGO出现一个串口选择框，点击选择带有CH340字样的串口，点击“开始下载”等待进度条走完即完成。

　　如果没有CH340串口号出现，一般是电脑上没有安装过USB驱动。请按照下一页步骤装好驱动再开始下载。

　　安装驱动

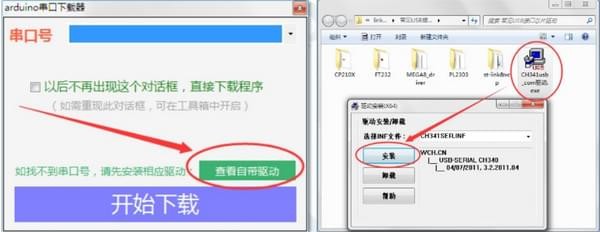

　　通常第一次安装和运行linkboy，需要安装驱动才能正常下载程序。点击软件左上角LOGO，在出现的下载框中点击“查看自带驱动"，在出现的文件夹中找到如图的CH340驱动程序，双击出现界面后，点击“安装”按钮，稍等片刻弹出“驱动安装完成”即可。如果安装失败，请查看电脑配置(32位，64位)及操作系统版本，上网搜索相对应的CH340驱动安装。
